📘 능동소자와 수동소자, 그리고 능동부하와 수동부하

먼저 보면 좋은 글- 🔌 "부하(Load)"란?

💡 부하 (Load)란?

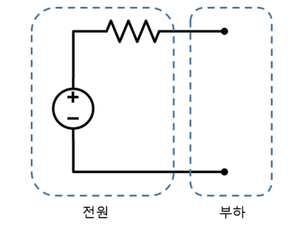

**부하(load)**란 전기 회로에서 출력단에 연결되어 전류를 소비하거나 회로 동작을 결정짓는 소자나 회로입니다.

쉽게 말하면 “출력이 연결되는 대상”이라고 생각하시면 됩니다.



🧩 1. 수동소자 (Passive Device)

✅ 정의

전류를 제어하거나 증폭하지 않고, 에너지를 저장하거나 소비만 하는 소자입니다.

✅ 예시

• 저항기 (Resistor, R)
• 커패시터 (Capacitor, C)
• 인덕터 (Inductor, L)

✅ 특징

• 전원 공급이 없어도 동작
• 외부 전원을 소비할 뿐, 증폭이나 스위칭 기능은 없음



① 저항기 (Resistor, R)

📌 개념

전류의 흐름을 방해하는 수동소자.
전력 소비(열로 변환) 용도로 사용됩니다.

📐 대표 식

옴의 법칙(Ohm's Law)

V=I⋅R

🧪 특징

• 단위: 옴(Ω)
• 선형소자 → 전압-전류 관계가 직선
• 색 코드로 저항값 표현

② 커패시터 (Capacitor, C)

📌 개념

전하(Q)를 축적하는 소자. 두 개의 도체(플레이트) 사이에 절연체(유전체)가 존재합니다.

📐 대표 식

전하-전압 관계:

$ Q = C \cdot V $

전류-전압 관계:

$ i(t) = C \cdot \frac{dV(t)}{dt} $​

🧪 특징

• 단위: 패럿(F, farad)
• 직류(DC)를 차단, 교류(AC)는 통과
• 시간 지연 회로, 필터, 스무딩 등에 사용

③ 인덕터 (Inductor, L)

📌 개념

자기장에 에너지를 저장하는 소자. 코일 형태. 전류의 변화에 저항합니다.

📐 대표 식

전압-전류 관계:

$ v(t) = L \cdot \frac{di(t)}{dt} $​

🧪 특징

• 단위: 헨리(H)
• DC에서는 단락(Short), AC에서는 임피던스 형성
• 필터, 스위칭 전원 등에 사용



---

⚡ 2. 능동소자 (Active Device)

✅ 정의

전원 공급이 있어야 동작하며, 전류를 증폭하거나 스위칭 기능을 수행할 수 있는 소자입니다.

✅ 예시

• 다이오드 (Diode)
• 트랜지스터 (BJT, MOSFET 등)
• 집적회로 (IC)
• 오퍼앰프 (Op-Amp)

✅ 특징

• 외부 전원 필요
• 전류 증폭, 스위칭, 논리 연산 가능
• 디지털 회로와 아날로그 회로의 핵심 구성 요소



④ 다이오드 (Diode)

📌 개념

한 방향(정방향)으로만 전류를 흐르게 하는 능동소자.
P-N 접합 구조.

📐 대표 식

정류 전류 식 (Shockley 방정식):

$ I = I_S \left( e^{\frac{V_D}{nV_T}} - 1 \right) $

• $ I_S $ : 역포화 전류
• $ V_T $ ​: 열전압 (약 26mV at 300K)

🧪 특징

• 정류 회로, 클리퍼, 클램퍼, 보호회로 등에 사용
• 종류: 일반형, 제너(Zener), 쇼트키(Schottky), 발광(LED)

---

⑤ 트랜지스터

✔️ (a) BJT (Bipolar Junction Transistor)

📌 개념

소신호 증폭 또는 스위칭을 위한 능동소자. 전류 제어형 소자.
NPN, PNP 타입 존재.

📐 대표 식

전류 관계:

$ I_C = \beta I_B $​

(여기서 β는 전류 이득)

🧪 특징

• 3단자: 베이스(Base), 이미터(Emitter), 컬렉터(Collector)
• 아날로그 증폭기, 디지털 스위치에 사용

---

✔️ (b) MOSFET (Metal-Oxide-Semiconductor FET)

📌 개념

전압으로 제어되는 전류 스위칭 소자.
NMOS, PMOS 존재.

📐 대표 식

Saturation 영역에서의 전류 식 (NMOS)

$ I_D = \frac{1}{2} \mu_n C_{ox} \frac{W}{L}(V_{GS} - V_{th})^2 $

🧪 특징

• 3단자: 게이트(G), 드레인(D), 소스(S)
• 집적회로에 광범위하게 사용됨 (CMOS 논리 회로 등)

---

⑥ 집적회로 (IC, Integrated Circuit)

📌 개념

트랜지스터, 저항, 캐패시터 등의 소자들이 단일 칩 위에 집적된 회로.
논리 연산, 신호 처리, 제어 등을 담당.

🧪 특징

• 종류: 디지털(IC logic), 아날로그(Op-Amp), 혼합형(MCU 등)
• 패키징 형태: DIP, QFP, BGA, SMD 등
• 내부에 수백~수백만 개의 트랜지스터 포함

---

⑦ 오퍼앰프 (Operational Amplifier, Op-Amp)

📌 개념

입력 신호의 **차이(differential input)**를 매우 큰 이득(Gain)으로 증폭하는 아날로그 IC.

📐 대표 식

이상적인 경우:

$ V_{out} = A(V_{+} - V_{-})  $ , (A→∞)

🧪 특징

• 입력 임피던스 → 매우 큼
• 출력 임피던스 → 매우 작음
• 대표 회로: 반전/비반전 증폭기, 필터, 적분기, 미분기

---

🔵 3. 수동 부하 (Passive Load)

✅ 정의

출력단에 저항, 커패시터, 인덕터 등 수동소자를 부하로 사용하는 경우입니다.

✅ 예시

• 트랜지스터 출력에 저항 R만 연결된 회로
• MOSFET 드레인 단에 저항 부하

✅ 특징

• 구조가 단순함
• 전압 손실이 큼
• 전류 이득 제한
• 고정된 동작점(Bias Point)을 가짐

---

🔴 4. 능동 부하 (Active Load)

✅ 정의

출력단에 트랜지스터 등 능동소자를 부하로 사용하는 회로 구성입니다.

✅ 예시

• MOSFET의 드레인에 다른 MOSFET을 연결하여 current mirror 구성
• BJT 회로에서 다른 BJT를 부하로 사용

✅ 특징

• 높은 출력 임피던스 제공 → 전압 이득 증대
• 전류를 능동적으로 조절 가능
• 회로의 성능 향상 (증폭기, 차동 증폭기 등에서 사용)

---

🧪 5. 비교 정리

항목	수동 부하	능동 부하
구성 소자	저항, 커패시터 등	트랜지스터, 다이오드 등
출력 임피던스	낮음	높음
이득(Gain)	제한적	높음
전력 소비	단순 전력 소모	전류 조절 및 제어 가능
회로 복잡도	낮음	높음
사용 예	단순 증폭기, 초기 회로	고성능 증폭기, 집적회로 내부

---

🎯 6. 실용적인 예시

🔹 트랜지스터 증폭기 예

• 수동 부하: 출력에 저항 R → 이득 낮고 전력 손실 큼
• 능동 부하: 출력에 다른 트랜지스터(MOSFET 등) → 높은 이득, 효율적 bias 제어

---

📝 요약

분류	정의	대표 예시	특징
수동소자	증폭 불가능, 에너지를 저장/소모	R, L, C	외부 전원 불필요
능동소자	증폭, 스위칭 가능	트랜지스터, 다이오드, IC	외부 전원 필요
수동 부하	출력에 수동소자 연결	저항 부하	단순하지만 성능 제한
능동 부하	출력에 능동소자 연결	current mirror	높은 출력 임피던스, 고성능 회로 구현 가능
